Mi az a kerékagy nyomáskülönbségi öntőforma és hogyan működik?

Az autógyártás folyamatosan fejlődő világában a precíziós tervezés és a költséghatékonyság létfontosságú. Minden jármű felfüggesztésének és kerékegységének egyik legkritikusabb alkatrésze a kerékagy . A kerékagy a kerék és a jármű közötti csatlakozási pontként szolgál, lehetővé téve a sima forgást és a terhelés átadását. Ennek megfelelően tervezésének és gyártásának meg kell felelnie a szigorú teljesítmény- és biztonsági előírásoknak. Ennek eléréséhez a modern gyártási technikák, mint pl nyomáskülönbség öntés forradalmasították a kerékagyak gyártási módját.

Mi az a nyomáskülönbség-öntés?

Mielőtt belemerülne a kerékagy nyomáskülönbség-öntőformáinak sajátosságaiba, elengedhetetlen megérteni, nyomáskülönbség öntés (DPC) van.

Nyomáskülönbség öntés magyarázata

Nyomáskülönbség öntés egy speciális technika, amelyet nagy pontosságú és kiváló mechanikai tulajdonságokkal rendelkező fémek öntésére használnak. Ebben a folyamatban az olvadt fémet nyomás segítségével a formába kényszerítik. Ennek a módszernek a fő különbsége az, hogy nyomáskülönbséget tartalmaz – lényegében a formaüreg és a környező környezet közötti nyomáskülönbséget.

A hagyományos gravitációs öntési módszerekben az olvadt fémet öntik a formába, és a gravitációra támaszkodva töltik ki a formaüreget. Ezzel szemben nyomáskülönbség öntés szabályozott légnyomást (akár pozitív, akár negatív) használ az olvadt fém áramlásának fokozására, biztosítva a forma teljes kitöltését és csökkentve a hibák, például légzsákok, üregek és zsugorodás valószínűségét.

Hogyan működik a nyomáskülönbség-öntés

A nyomáskülönbség öntési folyamata a következőképpen működik:

1. Forma előkészítés : A formát egy nyomókamrába helyezik, ahol a légszivárgás elkerülése érdekében lezárják.
2. Olvadt fém befecskendezése : Az olvadt fémet nyomás alatt fecskendezik a formába, ami biztosítja, hogy a forma legbonyolultabb részeit is egyenletesen és hézagmentesen töltsék ki.
3. Megszilárdulás nyomás alatt : Ahogy a fém lehűl és megszilárdul, a szerszám belsejében lévő nyomás segít fenntartani az egyenletes fémáramlást, megelőzve a hibákat a hűtési folyamat során.
4. Penész eltávolítása : Miután a fém megszilárdult, a formát kinyitják, és az öntött részt eltávolítják. A nyomáskülönbség biztosítja, hogy az alkatrész szilárd és jó minőségű legyen.

A nyomáskülönbség-öntvény legfontosabb előnyei az, hogy nagy méretpontossággal, kevesebb hibával és jobb mechanikai tulajdonságokkal képes alkatrészeket készíteni. Ezek az előnyök különösen alkalmassá teszik összetett alkatrészek, például kerékagyak gyártására.

Mi az a kerékagy nyomáskülönbségi öntőforma?

A kerékagy differential pressure casting mold egy speciálisan kialakított forma, amelyet nyomáskülönbség-öntési folyamathoz használnak kerékagyak létrehozására. A kerékagyak a járművek szerves részét képezik, összekötő felületet biztosítanak a kerék és a tengely között. Mivel a kerékagyoknak jelentős mechanikai igénybevételeknek kell ellenállniuk, mint például a fékezés, kanyarodás és gyorsulás okozta terheléseknek, ezért rendkívül fontos, hogy nagy szilárdságú, pontos geometriájú anyagokból készüljenek.

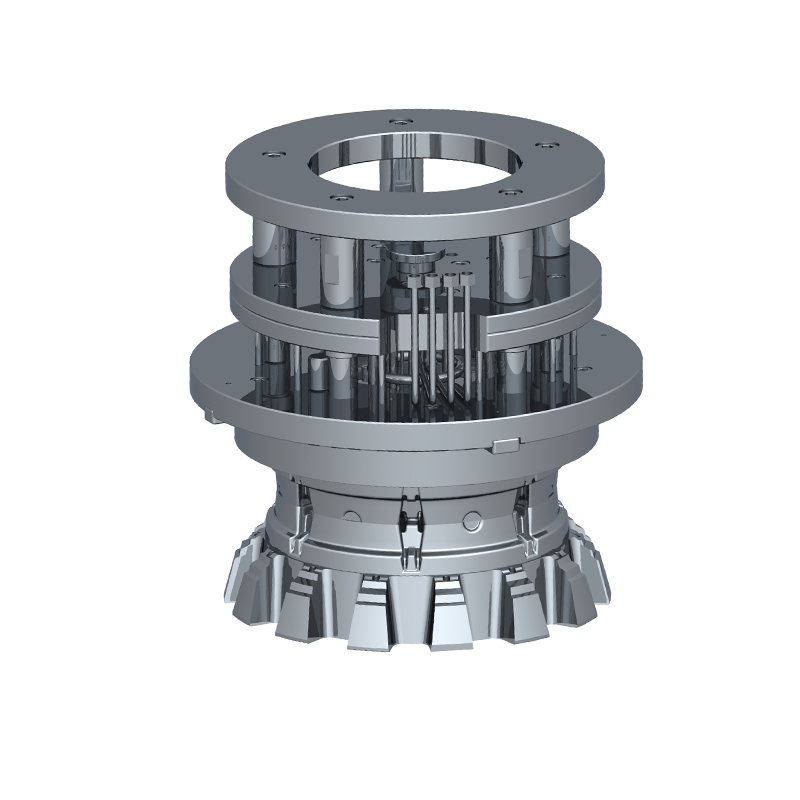

Kerékagy forma kialakítása és jellemzői

A kerékagyak nyomáskülönbség-öntéséhez használt szerszámot a részletekre való aprólékos odafigyeléssel tervezték. Nagy szilárdságú anyagokból készül, amelyek ellenállnak az olvadt fém magas hőmérsékletének és az öntési folyamat során jelentkező nyomásnak. A forma kialakítása jellemzően tükrözi a kerékagy végső formáját és méretét, beleértve a csavarlyukakat, a bonyolult felületeket és a központi csapágyfelületet.

A kerékagy nyomáskülönbség-öntőforma néhány fontos tervezési jellemzője:

• Nyomáskamra : Az öntőforma egy nyomáskamrában van elhelyezve, amely képes létrehozni a szükséges nyomáskülönbséget, hogy az olvadt fémet a formába kényszerítse.
• Szellőztető rendszer : A gondosan megtervezett szellőzőrendszer biztosítja, hogy a töltési folyamat során a gázok és a levegő távozzon a formaüregből, megelőzve a hibákat.
• Hűtő csatornák : Az öntőforma beágyazott hűtőcsatornákkal rendelkezik, amelyek szabályozzák a fém hűtési folyamatát, ami létfontosságú az olyan hibák elkerülése érdekében, mint a repedés vagy vetemedés.
• Kidobási mechanizmus : Miután a kerékagy lehűlt és megszilárdult, kilökő mechanizmussal távolítják el az alkatrészt a formából anélkül, hogy megsérülnének.

Az öntőformát is nagy pontossággal tervezték, mivel a kerékagyak gyakran szűk tűréssel rendelkeznek, amelyeket be kell tartani ahhoz, hogy az alkatrészek megfelelően működjenek a jármű felfüggesztési rendszerében.

Hogyan működik a kerékagy nyomáskülönbségi öntőforma?

A működése a kerékagy differential pressure casting mold gondosan ellenőrzött lépések sorozatát követi. Ezek a lépések elengedhetetlenek annak biztosításához, hogy a végső kerékagy rendelkezzen a szükséges szilárdsággal, tartóssággal és méretpontossággal, amely szükséges a járművekben történő alkalmazásához. Nézzük meg mélyebben a folyamat kibontakozását.

1. Forma előkészítés

Az öntési folyamat megkezdése előtt a formát megfelelően elő kell készíteni. Ez magában foglalja a forma tisztítását és ellenőrzését, hogy megbizonyosodjon arról, hogy nincsenek olyan hibák, amelyek megzavarhatják az öntési folyamatot. Ezenkívül a formát leválasztószerrel vonják be, amely segít az öntött alkatrész eltávolításában, miután lehűlt. Ez a bevonat azt is megakadályozza, hogy az olvadt fém a forma felületéhez tapadjon, csökkentve a hibák esélyét.

Ezután a formát a belsejébe helyezzük nyomáskamra , ahol szorosan le van zárva. Ez a lépés kulcsfontosságú a nyomáskülönbség létrehozásához, amely az olvadt fémet a formaüregbe vezeti.

2. Olvadt fém befecskendezése

Miután a forma rögzítve van a nyomáskamrában, olvadt fém (általában ötvözetet, például alumíniumot, magnéziumot vagy más nagy szilárdságú fémeket) fecskendeznek a formaüregbe. A nyomáskülönbség-öntési folyamat során az olvadt fémet szabályozott légnyomással nyomják a formába. Ez nyomáskülönbség gondosan kezelik, hogy az olvadt fém egyenletesen folyjon, és kitöltse a forma minden részét, beleértve a vékony falakat és az összetett geometriákat, például a csavarlyukakat vagy hornyokat.

A nyomás arra kényszeríti a fémet, hogy teljesen és egyenletesen kitöltse a formát. Ez egy kritikus lépés, mivel a nem teljes öntőforma kitöltése hibákhoz, például üregekhez vagy gyenge pontokhoz vezethet a végtermékben. A szabályozott nyomás biztosítja, hogy ezek a problémák minimálisra csökkenjenek.

3. Megszilárdulás nyomás alatt

Miután az olvadt fémet a formába fecskendezték, az elkezd lehűlni és megszilárdulni. A nyomáskülönbség A megszilárdulás során karbantartott anyag biztosítja, hogy a fém egyenletesen hűljön, megelőzve az olyan hibák kialakulását, mint a repedések vagy a vetemedés. A nyomás a fémet is szorosan a formaüregben tartja, így biztosítva a sűrű, szilárd végterméket.

A hűtési folyamatot a hűtőcsatornák a formába ágyazva. Ezek a csatornák keringetik a hűtőfolyadékot, hogy szabályozzák az olvadt fém megszilárdulásának sebességét. A megfelelő hűtés elengedhetetlen a belső feszültségek vagy az egyenetlen megszilárdulás elkerülése érdekében, amelyek veszélyeztethetik a kerékagy szilárdságát és integritását.

4. Formanyitás és alkatrész eltávolítás

Miután a kerékagy megszilárdult, a formát óvatosan kinyitjuk, és az öntvényt eltávolítjuk. A forma kialakításától függően egy kilökő rendszer használható a megszilárdult kerékagy kiszorítására a formából anélkül, hogy kárt okozna. A nyomáskülönbség öntés közben alkalmazva biztosítja, hogy a kerékagy nagy méretpontossággal kerüljön ki, minimális öntés utáni kikészítést igényel.

Ebben a szakaszban a kerékagy további lépéseken, például tisztításon, sorjázáson vagy felületkezelésen eshet át annak biztosítása érdekében, hogy megfeleljen a szükséges előírásoknak.

5. Végső ellenőrzés és tesztelés

Miután az öntvényt eltávolították a formából, a kerékagy alapos ellenőrzésen és tesztelésen esik át. Ez magában foglalhatja a felületi hibák szemrevételezését, a méretellenőrzést koordináta mérőgépekkel (CMM) és a szilárdságvizsgálatot. A kritikus alkatrészek, például a kerékagyak esetében roncsolásmentes vizsgálati (NDT) módszerek, például ultrahangos vizsgálat vagy röntgenvizsgálat is használhatók a belső hibák ellenőrzésére.

A kerékagy differenciálnyomású öntőformák használatának előnyei

A használata nyomáskülönbség öntés Az öntőformák számos előnnyel rendelkeznek a kerékagyak gyártása során. Az alábbiakban felsorolunk néhány fő előnyt:

Kerékagy differenciálnyomású öntőformák alkalmazásai

A differenciálnyomású öntőformákkal gyártott kerékagyakat az alkalmazások széles skálájában használják, többek között:

• Személyszállító járművek : Könnyű és tartós kerékagyak mindennapi használatra autókban, terepjárókban és crossoverekben.
• Haszonjárművek : Nagy teherbírású kerékagyak teherautókhoz, buszokhoz és egyéb haszongépjárművekhez, amelyek fokozott erőt és teljesítményt igényelnek.
• Verseny- és teljesítményjárművek : Könnyű, nagy szilárdságú kerékagyak sportautókhoz, versenyautókhoz és nagy teljesítményű alkalmazásokhoz.
• Elektromos járművek (EV) : Speciális kerékagyak elektromos járművekhez, amelyek könnyebb alkatrészeket igényelnek az erő vagy a tartósság feláldozása nélkül.
